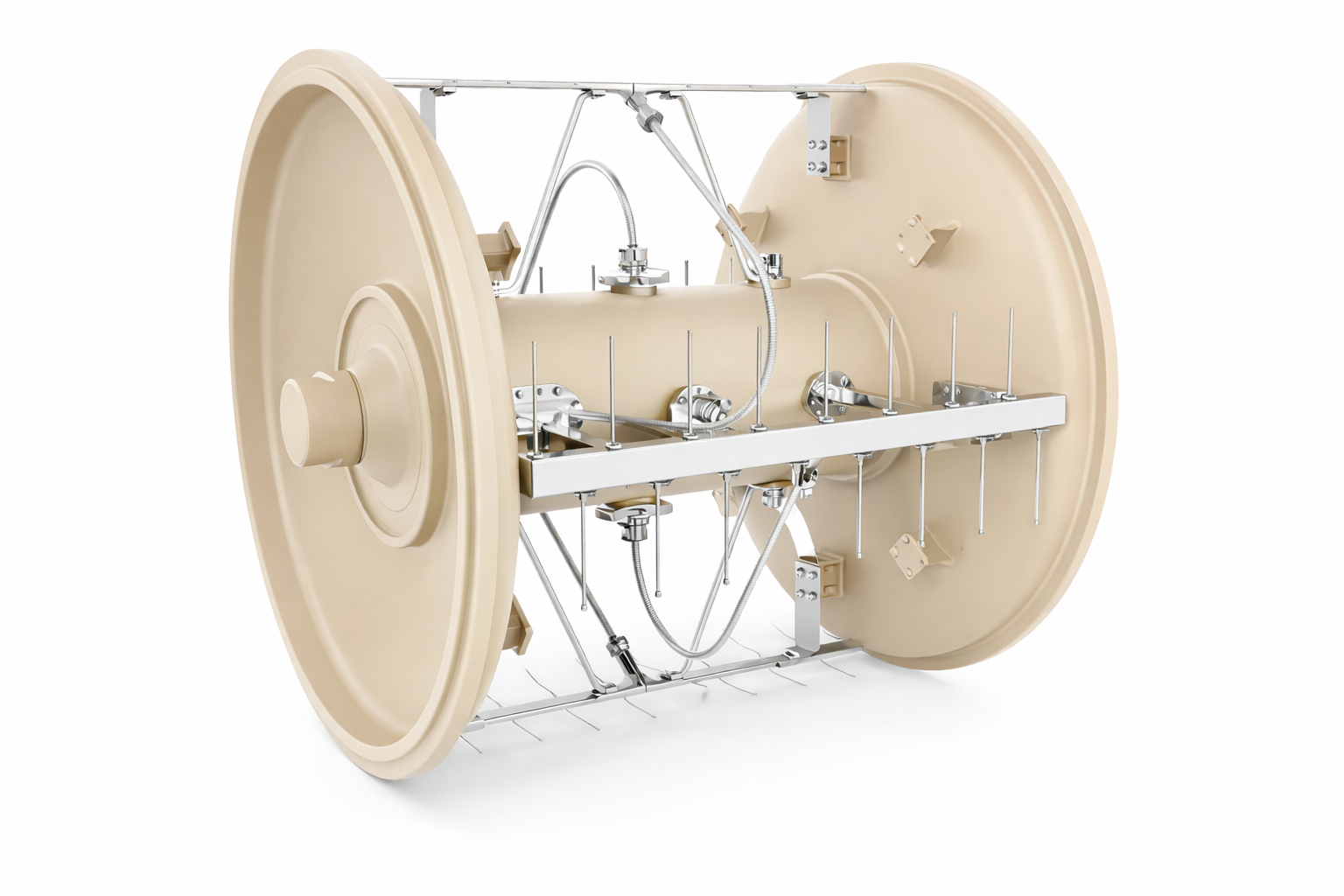

O sistema de extração de condensado da Cartamac é um elemento vital para a produtividade na indústria de papel e celulose. Ele foi projetado para atuar no cerne da eficiência energética: a otimização da transferência de calor entre o vapor e a folha de papel.
Funcionalidade e Dinâmica Térmica
A missão central do sistema é a eliminação contínua da lâmina de água que se forma na parede interna do cilindro secador.
- O Desafio Térmico: Uma camada excessiva de condensado atua como um isolante térmico indesejado, o que demandaria pressões de vapor mais elevadas para atingir a temperatura necessária.
- A Solução Cartamac: Através de uma extração precisa, garantimos que o vapor mantenha contato direto com a face interna do cilindro, elevando o coeficiente de troca térmica ao seu potencial máximo.
Engenharia de Alta Resistência
Desenvolvido para suportar o rigor operacional do ambiente industrial, o sistema prioriza a integridade estrutural:
- Compensação de Dilatação Térmica: Componentes projetados com juntas e fixações inteligentes que absorvem variações dimensionais, prevenindo tensões mecânicas, trincas ou vazamentos durante os ciclos de temperatura.
- Estabilidade de Fixação: Suportes de alta robustez que neutralizam vibrações, mantendo o bocal de sucção (sifão) na distância exata da parede, garantindo a continuidade do fluxo.
Indicadores de Desempenho e Eficiência (KPIs)
Para monitorar o sucesso da implementação, os seguintes indicadores devem ser observados:
| Indicador | Impacto no Processo | Meta Típica |
| Diferencial de Pressão | Eficácia na remoção do condensado sem desperdício de vapor motriz. | Otimização do fluxo bifásico. |
| Perfil de Umidade Transversal | Uniformidade da qualidade do papel ao longo de toda a largura da máquina. | Redução de desvios padrão em < 2%. |
| Consumo Específico de Vapor | Quantidade de vapor (ton) por tonelada de papel produzida. | Redução de 5% a 8%. |
| Carga de Acionamento (Drive Load) | Estabilidade do torque dos motores devido ao controle do “efeito anel” de água. | Redução no consumo de energia elétrica. |
Benefícios Estratégicos no Processo
A adoção de um sistema Cartamac reflete em ganhos diretos na operação:
- Homogeneidade Térmica: Eliminação de “pontos frios”, resultando em um papel com propriedades físicas constantes.
- Confiabilidade Operacional: Redução de paradas não programadas por falhas em sistemas de drenagem.
- Sustentabilidade Energética: Menor demanda de combustível na caldeira para manter o mesmo volume de produção, reduzindo a pegada de carbono.
Especificações Técnicas
- Material: Aço Inox AISI 316L ou ligas especiais de alta resistência à erosão.
- Modelos: Sifões fixos (alta velocidade) ou rotativos, customizados para cada projeto.
- Aplicação: Integrável em baterias de pré e pós-secagem.
